AMF Verschlussspanner Nr. 6849PH Größe 5 – 93856

„AMF Verschlussspanner Nr. 6849PH Größe 5 – 93856“

• schwer
• für hohe Haltekräfte
• Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert
• der Spannbolzen ist mit Sicherungsringen mittig positioniert
• Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert
• Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt

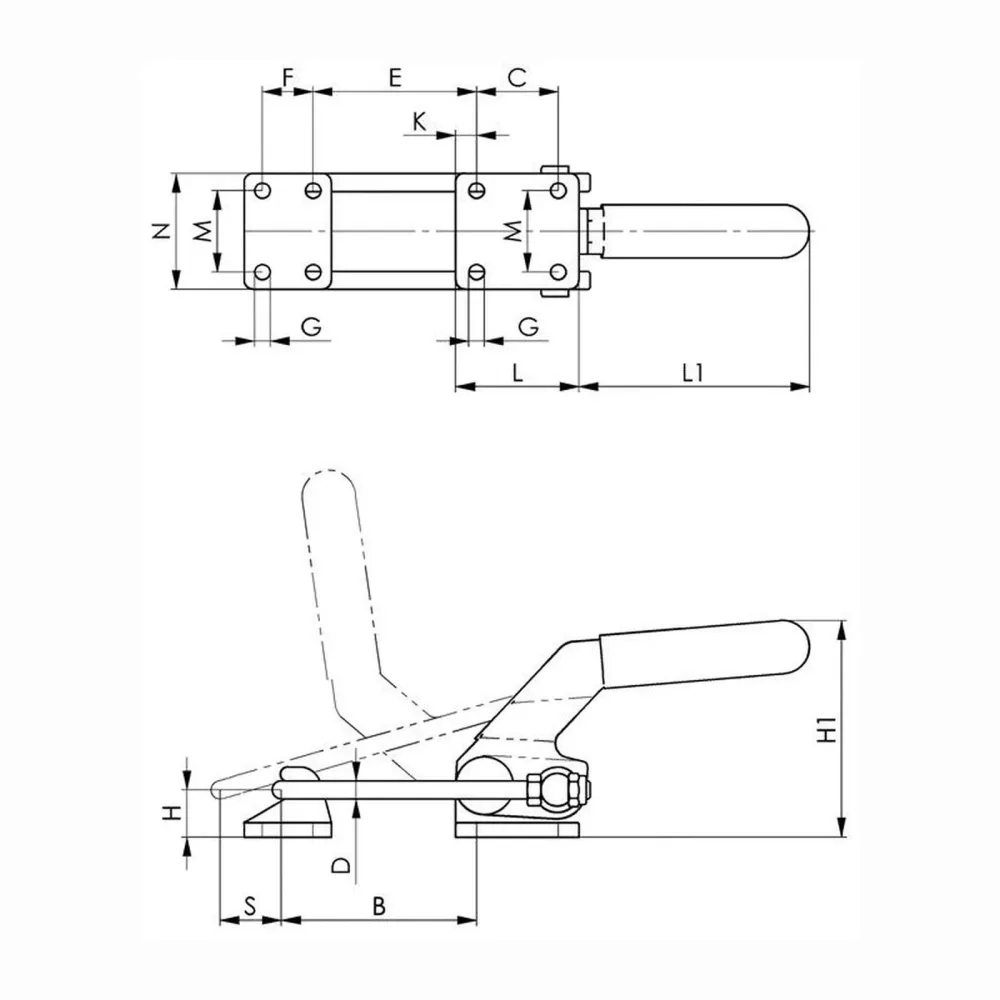

Merkmale

• S: 47mm
• C: 57mm
• D: 12mm
• G: 10,5mm
• L1: 164mm
• H1: 146mm
• Armlänge: 164 mm
• L: 86mm
• Bohrungs-Ø: 10,5mm
• F: 35mm
• B: 49-114mm
• Eigenschaft: schwer
• K: 12,5mm
• E: 28-93mm
• M: 57mm
• H: 32mm
• N: 82mm
• Zugkraft: 27 kN
• Verstellweg: 65 mm
• Bohrungsabstand innen: 28-93 mm
• Gegenhalterhöhe: 32 mm
• Material: Stahlguss brüniert
• Bauart: horizontal
