AMF Schubstangenspanner Nr. 6842 Größe 7 – 94276

„AMF Schubstangenspanner Nr. 6842 Größe 7 – 94276“

• schwer
• Druck- und Zugspanner
• mit langer Schubstangenführung
• Grundkörper aus Temperguss, lackiert
• Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert
• Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen
• Lagerstellen gefettet
• Handgriff aus rotem, ölbeständigem Kunststoff
• bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
• komplett mit vergüteter, verzinkter Andrückschraube

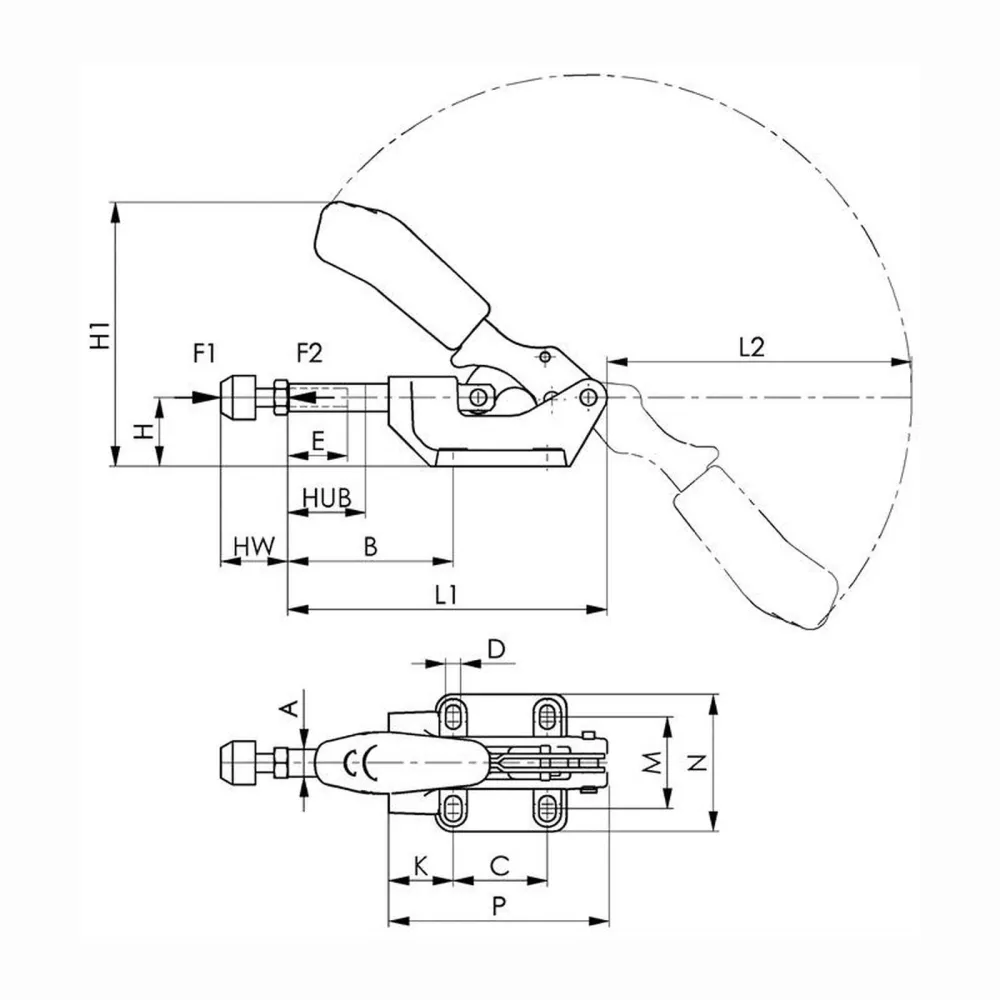

Merkmale

• A: 22mm
• C: 70mm
• D: 11mm
• M max.: 65mm
• M min.: 57mm
• L1: 218mm
• H1: 179mm
• F1: 25kN
• Gesamthöhe: 180mm
• B max.: 105mm
• Bohrungs-Ø: 11 mm
• F2: 25kN
• B min.: 59mm
• P: 158mm
• Eigenschaft: schwer, Druck-/Zugspanner
• K: 45mm
• E: 50mm
• H: 55mm
• N: 93mm
• Gesamtlänge: 218mm
• Andrückschraube: M12 x 50
• Hub: 50 mm
• Länge gespannt: 218 mm
• Höhe gespannt: 179 mm
• Spannhöhe: 55 mm
• Haltekraft F2: 25 kN
• Haltekraft F1: 25 kN
